제목
블랙박스 질문입니다
질문유형 온라인강의 > 전기기사필기 5주완성 종합반 > 이승원
글쓴이 신*민 등록일 2021.06.09 답변상태 답변완료

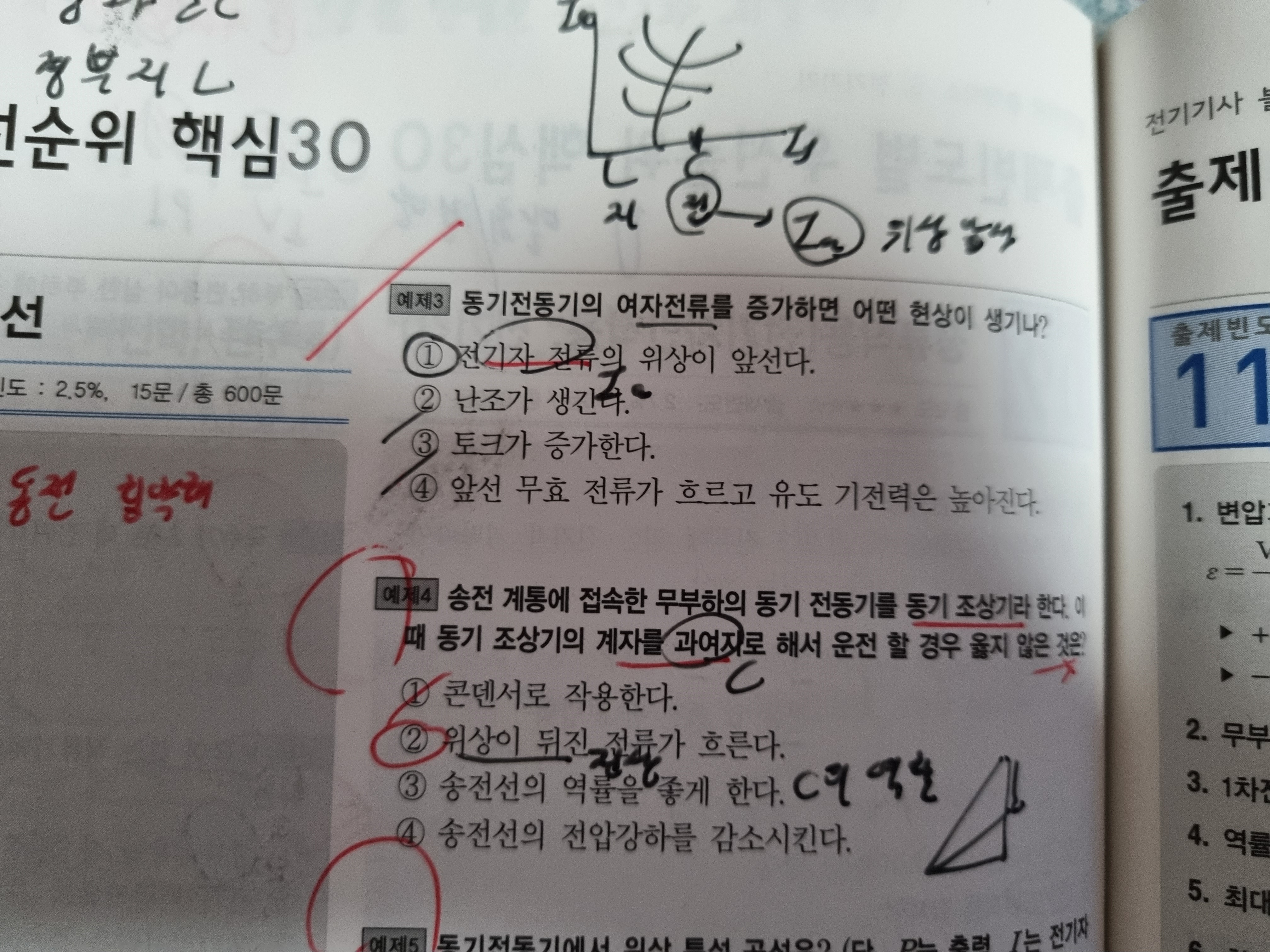

  • 예제3번에서 보기4  왜틀렸는지 궁금합니다.

    유도 기전력은 그대로고 유기전력이 커지면 맞는건가요?

  • 학습관리자 |(2021.06.11 10:03)

    안녕하세요~~ 회원님^^ 이승원 강사입니다~

    동기전동기의 V-특성곡선은 여자전류에 따라 변화하는 전기자전류의 크기와 위상 및 역률의 특성을 해석하는 원리입니다~

    따라서 여자전류가 증가하면 과여자 상태로 운전되는 특성이기 때문에 콘덴서 부하 특성과 같은 전류가 흐르게 되어 진상전류가 흐르게 됩니다. 진상전류란 전기자 전류의 위상이 단자전압보다 앞선 위상으로 흐르는 의미와 같습니다. 또한 전기자 전류와 역률은 앞선 진상 역률이지만 무부하 시점을 기준으로 왼쪽 지머과 오른쪽 지점의 특성에 따라 감소 될소도 있고 증가될 수도 있다는 것을 이해하셔야 할 것 같습니다. V-특성 곡선의 성질 상 무부하 시점의 왼쪽 영역은 전기자 전류가 감소되는 특성, 오른쪽 영역은 증가되는 특성을 지니기 때문입니다~ 이 때 전동기의 특성상 유기기전력이란 의미는 나오지 않고 역기전력이란 표현이 맞는 말이기 때문에 보기 4번은 표현 자체가 틀린 보기입니다~
